光纖健康檢查的靈魂：OTDR（光時域反射儀）運作原理與量測應用

在光纖網路的施工驗收與維運管理中，OTDR（Optical Time Domain Reflectometer，光時域反射儀） 如同光纖的「超音波檢驗儀」或「雷達」，機能精準描繪出整條光纖鏈路內每一個節點的健康狀況。

1. 何謂 OTDR（光時域反射儀）？

OTDR 是用於檢測與分析光纖鏈路傳輸特性的高精密儀器：

• 雷達機制：向光纖注入極窄的高功率雷射脈衝，並持續偵測因光學效應傳回端點的反向散射（Backscattering）與反射（Reflection）訊號。

• 距離換算：利用光在二氧化矽中的傳輸速度與時間差，精確計算出各事件發生的距離與位置。

2. 作用原理與事件圖（Trace）解析

OTDR 利用 瑞利散射（Rayleigh Scattering） 與 菲涅耳反射（Fresnel Reflection） 接收折返光子，並繪製出 光功率（dB） vs. 距離（km） 的連續事件圖（Trace）。

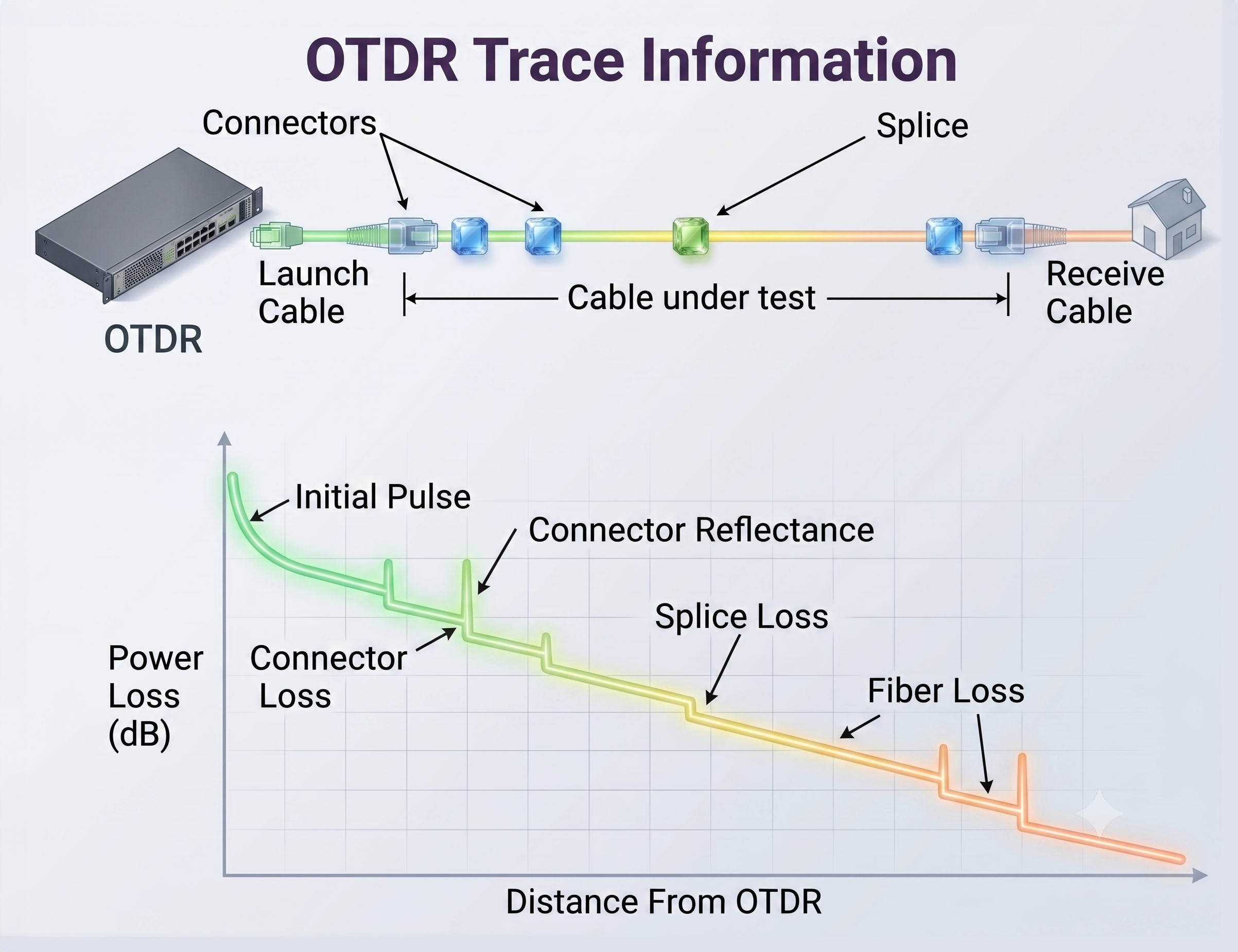

■ 光纖事件圖（Trace）關鍵特徵：

• Initial Pulse（初始脈衝）：發射端與 Launch Cable（發射跳線）對接處的盲區脈衝。

• Connector Loss & Reflectance（連接頭損耗與反射峰）：包含菲涅耳反射尖峰與插入損耗（曲線階梯下降）。

• Splice Loss（熔接點損耗）：無反射尖峰，但曲線呈現微幅階梯式下降。

• Fiber Loss（光纖衰減率）：曲線斜率代表光纖本身的單位衰減率（dB/km）。

• Fiber End / Break（光纖末端 / 斷點）：產生強烈反射峰後，光功率訊號直接降至底噪（Noise Floor）。

3. 主要測試目的與應用

• 鏈路長度與節點定位：精確量測光纖總長度、連接點、熔接點及分光器（Splitter）位置。

• 精確量測損耗參數：計算特定節點的插入損耗（Insertion Loss, IL）與反射損耗（Return Loss, RL / Reflectance）。

• 故障定位與斷點偵測：當光纖因外力彎折、擠壓或遭切斷時，快速定位故障點距離（精確至公尺級）。

• 安裝驗收與品質維護：作為施工竣工驗收報告（Acceptance Testing）及日後維運基準（Baseline Trace）的依據。

 結論

「OTDR 像是幫光纖做健康檢查，可以精確告訴我們哪裡有問題、損耗多少。」 無論是 FTTH 接入網、數據中心骨幹佈線或長途光纜運維，熟練運用 OTDR 解析 Trace 曲線，是保障高頻寬光通訊網路長期穩定運行的關鍵。
