光學偏振的守護者：保偏光纖（PM Fiber）運作原理與高階應用解析

在標準單模光纖（SMF）中，光訊號在玻璃纖芯中傳播時，其偏振態（State of Polarization, SOP）極易受到環境溫度波動、機械彎曲與震動的干擾而發生隨機漂移。然而，在相干光通訊、矽光子（Silicon Photonics）、CPO（共同封裝光學）外置光源以及高精度光學傳感等領域，系統對光波偏振態的穩定性有著嚴苛的物理要求。保偏光纖（Polarization-Maintaining Fiber, PM Fiber） 正是為解決偏振退化問題而誕生的特種光纖。

1. 為什麼需要保偏光纖？偏振隨機漂移的挑戰

光在單模光纖中傳播時，實際上包含兩個相互正交的偏振基模。在理想的完美圓形對稱纖芯中，這兩個模式具有相同的傳播常數（簡併態，Degenerate Modes）：

● 標準單模光纖的局限：實際製造中，光纖不可避免地存在微小的幾何不對稱性、內部殘餘應力以及外部擠壓。這會導致兩個正交方向的有效折射率出現微小差異（微弱雙折射），引發相位差波動，造成光訊號的偏振態隨傳輸距離隨機旋轉與退化（形成偏振模色散 PMD）。

● 保偏光纖的解決方案：保偏光纖透過在光纖結構中人為引入極強的雙折射（Strong Birefringence），人為拉大快軸（Fast Axis）與慢軸（Slow Axis）之間的折射率差值。當偏振光沿著其中一個主軸注入時，因傳播常數差異巨大，外界微弱擾動無法引起兩個正交模式之間的能量耦合（Cross-coupling），從而實現偏振態的高度保持。

2. 雙折射機制與主流 PM 光纖結構

保偏光纖通常透過「幾何形狀不對稱」或「內部應力誘導」來產生強雙折射。

目前業界最廣泛應用的主流結構：

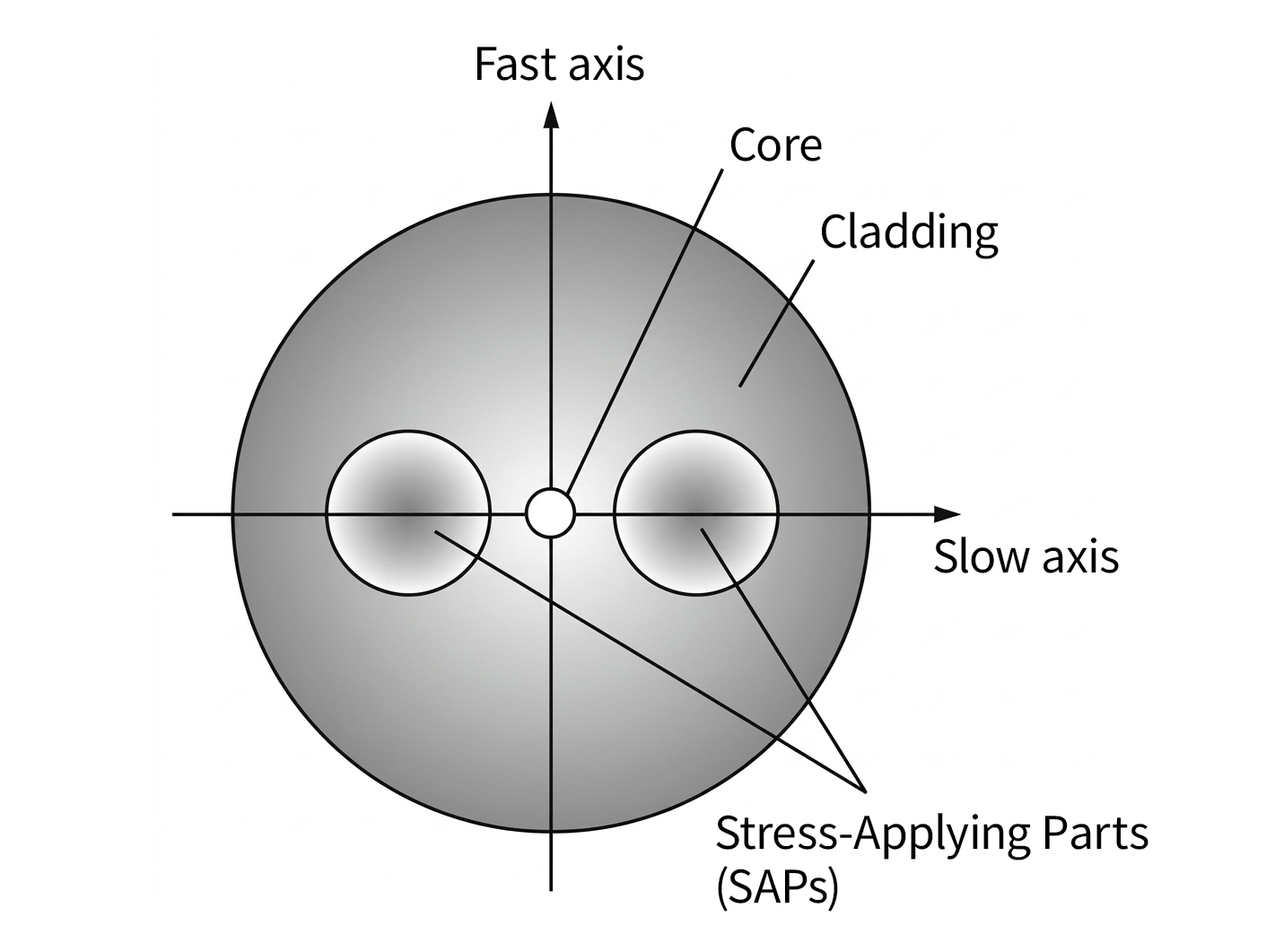

熊貓型光纖（PANDA Fiber）

● 結構特徵：在光纖芯徑兩側對稱嵌入兩根熱膨脹係數（CTE）極高的圓形高摻雜硼矽酸鹽玻璃「應力施加區（Stress Applying Parts, SAPs）」，外觀酷似熊貓眼睛。

● 物理機制：光纖在拉絲冷卻過程中，SAPs 的收縮幅度遠大於周圍的二氧化矽包層，進而在光纖中心纖芯處產生巨大的非對稱橫向拉伸應力，誘導出高雙折射。

● 優勢：幾何對稱性高、機械強度優異、相容性佳，是電信級與數據中心中最通用、產能最大的 PM 光纖類型。

3. 關鍵應用領域與產業場景

隨著光通訊速率跨越 800G、1.6T 並朝向光電共封裝演進，PM 光纖的應用版圖正迅速擴大：

● 矽光子（Silicon Photonics）與 CPO 外置雷射源（ELS）：

• 矽光子晶片內部集成的微環調變器（MRM）或馬赫-曾德爾調變器（MZM）對光波的偏振態極度敏感（通常僅支援 TE 偏振模態）。
• 在 CPO 架構中，雷射光源模組（ELSFP / CW Laser）產生的光必須透過 PM 光纖陣列（PM Fiber Array） 耦合注入矽光晶片，且必須精確將偏振軸對齊晶片光柵或端面耦合器（Edge Coupler），任何偏振旋轉都會造成嚴重的耦合損耗與訊號失效。

4. PM 光纖的組裝與連接工藝挑戰

相較於常規單模光纖，PM 光纖的終端加工與組裝難度高出數倍，核心關鍵在於角度對準（Angular Alignment）：

● 主軸識別與旋轉對準：熔接或裝配連接器（如 PM-LC, PM-FC, PM-MPO）時，必須藉由端面側向觀測系統（Profile Alignment System, PAS）或端面顯微影像，精確辨識應力棒的幾何中心，將慢軸對齊精度控制在 +/-1° 以內。

● 連接器鍵位公差（Key Tolerance）：PM 連接器依靠定位鍵（Key）進行定向插拔。外殼模具精度若出現微米級偏差，即會造成對接時的角度扭轉，使 RL 與 PER 嚴重劣化。

結論

如果說常規單模光纖是光通訊領域的「高速公路」，那麼保偏光纖（PM Fiber） 便是確保光波相位與偏振純度不受外界侵擾的「精準導軌」。在 AI 算力叢集推進 CPO 落地與相干傳輸普及的浪潮下，掌握保偏光纖的高精密封裝與耦合工藝，已成為次世代光電整合競爭中的關鍵硬實力。
